3. 电气图

该功能主要是平替项目CAD图纸，并可实时显示产品重要点位信息，可以查看该项目下的所有产品，辅助定位产品位置。

3.1 电气图预览页面

提示

白色底部分为顶部，深色底部分为画布。

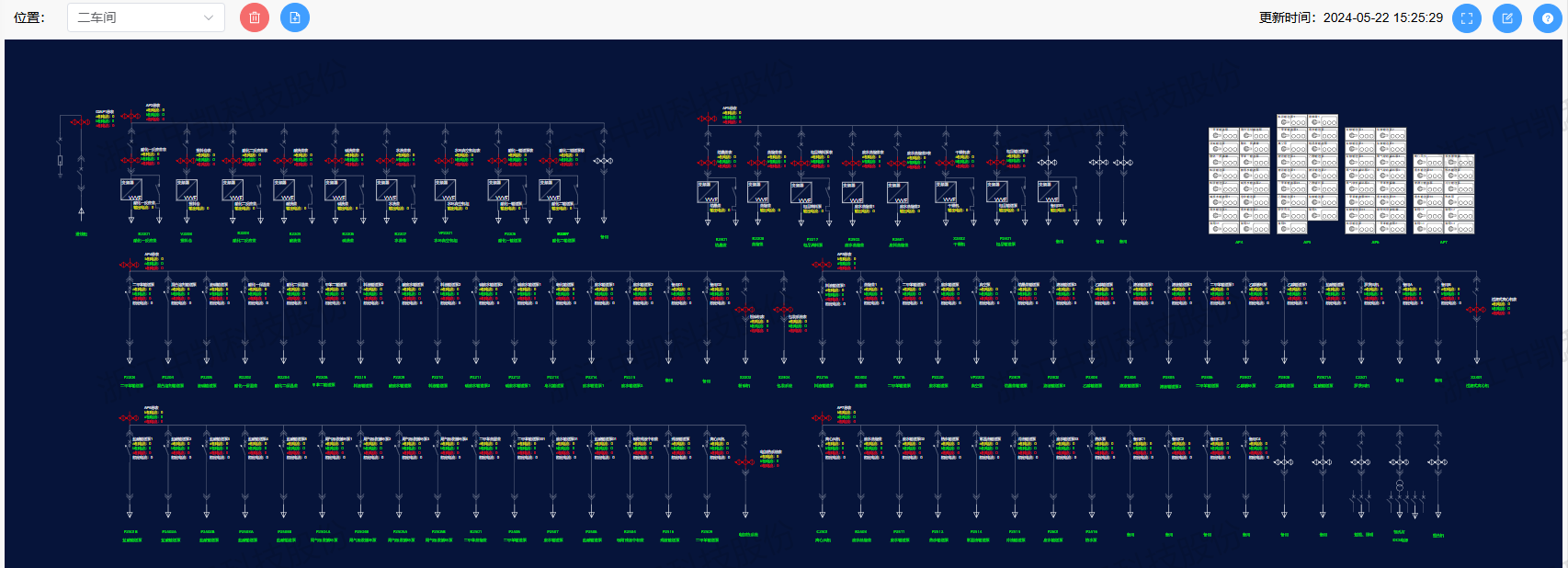

电气图预览页面图片

顶部按钮说明，均为鼠标单击操作：

选择框选择不同的选项可以切换电气图内容。
删除按钮，删除选中电气图。
新增按钮。
全屏按钮，功能与数据大屏跟标签栏中的全屏按钮功能一致。
编辑按钮，默认全屏进入电气图编辑页面，可以修改电气图尺寸，添加组件等操作。
帮助按钮，为电气图预览页面的一些隐藏操作做一些说明。
- 鼠标右键已关联设备的svg组件可进入该设备的数据监控（鼠标双击也可）、实时曲线、历史曲线页面。
  - 在已绑定产品的组件上右键，会出现如下菜单，鼠标单击可以快速进入对应的页面。
- 鼠标在画布中长按左键不松开即可拖动效果图位置。
- 鼠标滚轴滚动可以放大缩小。

3.2 电气图编辑页面

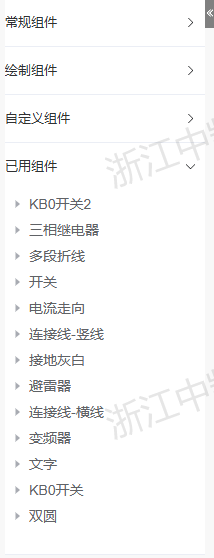

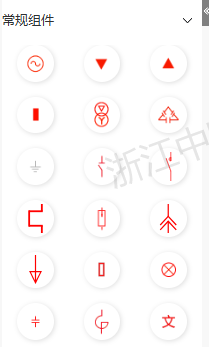

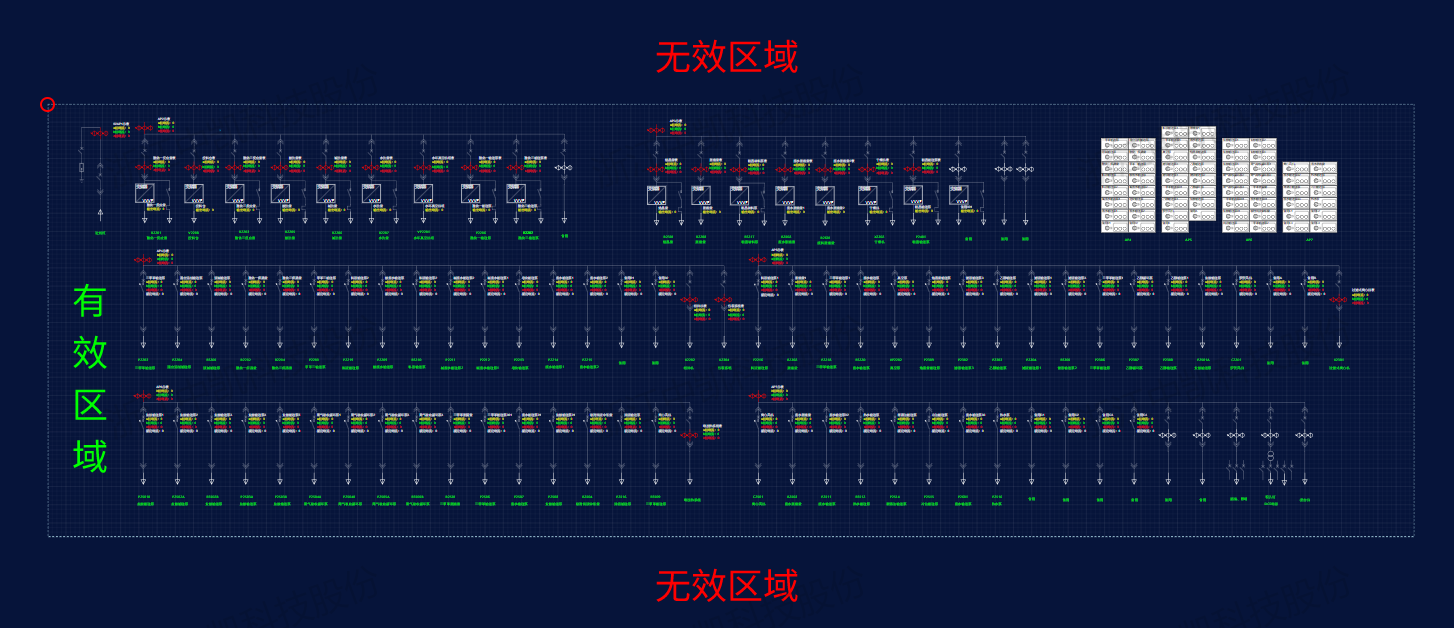

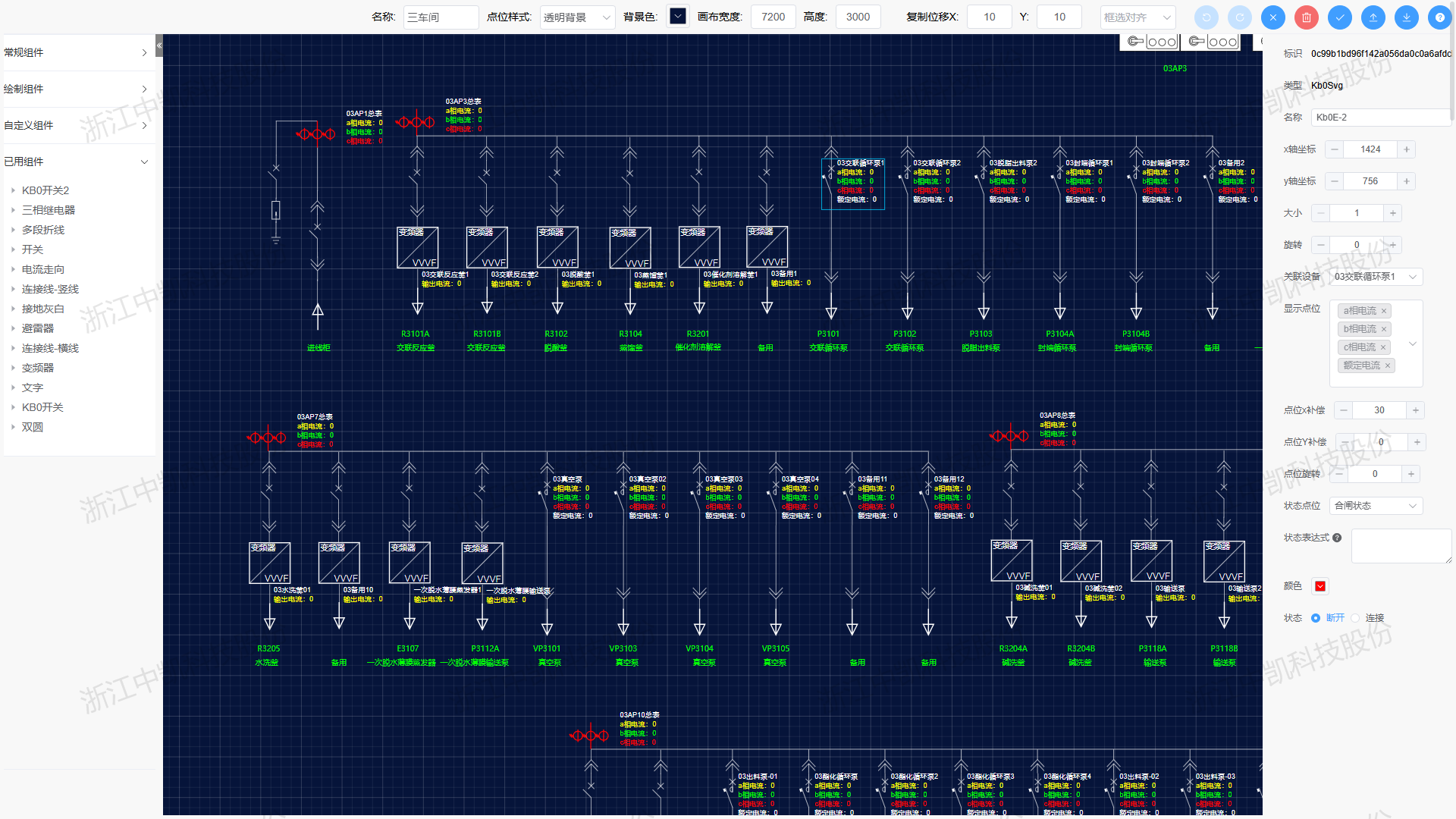

电气图编辑页面图片从上到下，从左到右，依次分为顶部，组件面板、画布、组件属性面板。

顶部

电气图编辑页面顶部图片

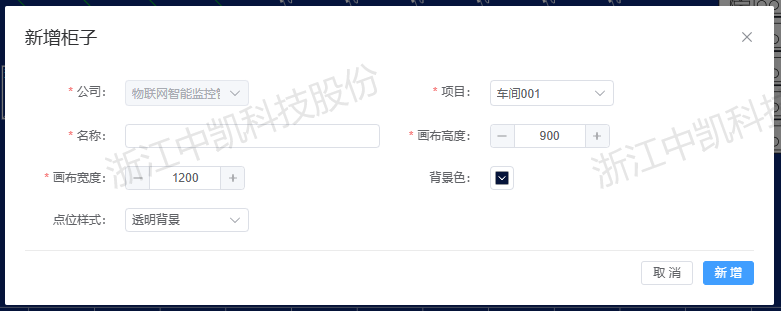

名称到高度跟新增页面一致；
复制位移X&Y：主要是选择画布中组件，复制（直接快捷键Ctrl+C或组件上鼠标右键后复制）后新组件较原组件的位置距离，特别是复制连续多个复杂组件，通过框选操作即可完成。
提示
X轴为画布从左到右增长，Y轴为画布从上到下增长。
框选对齐：包含左对齐、右对齐、水平间距、上对齐、下对齐、垂直间距，其中对齐需要选中至少两个组件，间距需要选中至少三个组件。
撤销修改，返回上一步。
重做修改，返回下一步。
不保存退出。
清空画布，删除所有组件。
保存退出。

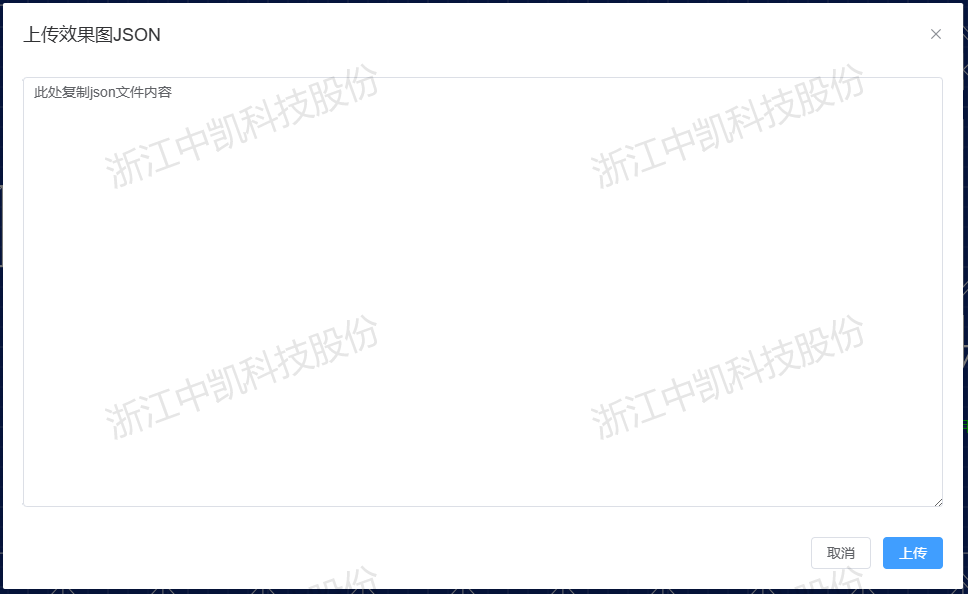

上传JSON备份还原。
下载JSON文件备份，修改怕出错，可以事先做好备份工作。
帮助按钮，为电气图编辑页面的一些隐藏操作做一些说明。
- 在画布上单击左键并按住可以拖动组件改变位置。

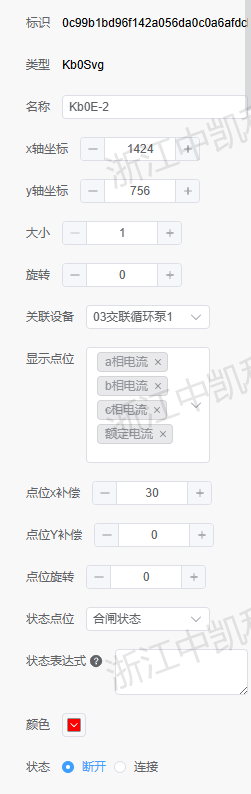

- 当单个组件选中时会有选中效果，此时组件属性面板弹出，可使用快捷键和在组件属性面板更改组件属性。
  提示
  单个组件被选中为蓝色框框，红色框框为框选，框选可以选择多个组件，咱不支持框选批量修改组件属性
- 鼠标右键点击单个组件可以进行一些快捷操作，仅支持选中组件，不支持框选组件。
- 鼠标在黑色画布内才会生效，键盘↑↓←→可移动选中组件；Ctrl+C复制当前选中组件；Delete键删除当前选中组件。
- Ctrl+键盘↑↓←→可移动组件图层。
- 点击画布空白处单击可以取消选中组件，并关闭属性面板。
- 在画布中长按鼠标中键、（Ctrl+鼠标左键）不松开即可拖动效果图位置。
- 鼠标滚轴滚动可以放大缩小。
- 在画布空白处鼠标左键按住并移动鼠标即可实现框选组件，按住Shift再重复前面的动作可以叠加框选；取消选择，在画布空白处单击鼠标左键即可。
- 框选组件可以通过Ctrl+c复制，Delete删除，框选对齐（仅保证同一类型相同大小的svg组件）。
